Dettagli del prodotto
Numero di modello: SPS820F08HDM4
Termini di pagamento e di spedizione
Certificazioni: |
CE, FCC, RoHS |
Colore: |
Nero |
Compatibilità: |
Compatibile con la maggior parte dei veicoli moderni |
Connettività: |
con cavo |
Dimensioni: |
Varia a seconda del modulo specifico |
Funzione: |
Controllo e monitoraggio dei vari sistemi di un veicolo |
Materiale: |
Plastica e metallo |
Temperatura di funzionamento: |
-40°C a 85°C |
Tensione di funzionamento: |
12V |
Tipo: |
Sistemi elettronici |
Garanzia: |
1 anno |
Peso: |
Varia a seconda del modulo specifico |
Certificazioni: |
CE, FCC, RoHS |
Colore: |
Nero |
Compatibilità: |
Compatibile con la maggior parte dei veicoli moderni |
Connettività: |
con cavo |
Dimensioni: |
Varia a seconda del modulo specifico |
Funzione: |
Controllo e monitoraggio dei vari sistemi di un veicolo |
Materiale: |
Plastica e metallo |
Temperatura di funzionamento: |
-40°C a 85°C |
Tensione di funzionamento: |
12V |
Tipo: |
Sistemi elettronici |
Garanzia: |
1 anno |
Peso: |
Varia a seconda del modulo specifico |
L'indice di potenza solida-DS-SPS820F08HDM4-S04090002

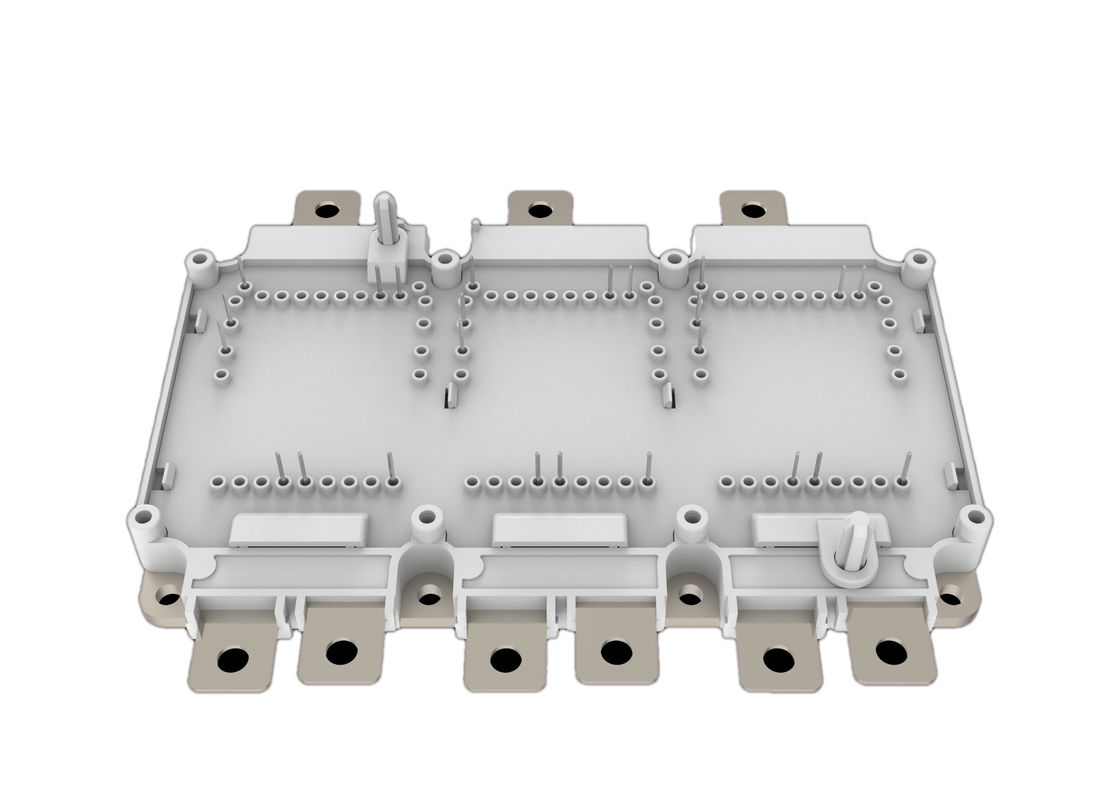

750 V 820A IGBT Pieno Ponte Modulo
750 V 820A IGBT
Caratteristiche:
D Tecnologia Trench+ Field Stop 750V
□ Diodi a rotaia libera con recupero inverso veloce e morbido
□ VCE (sat)con coefficiente di temperatura positivo
□ Basse perdite di cambio
□ cortocircuito
Tipico Applicazioni:
□ Azionamenti motori
□ Veicoli elettrici ibridi
□ Applicazioni automobilistiche
D Veicoli agricoli commerciali
Pacco
Articolo | Il simbolo | Condizioni | Valori | Unità | |||
Tensione di prova di isolamento |
VISOL | RMS, f = 0 Hz, t = 1 s |
4.2 |
kV |
|||
Materiale della piastra base del modulo |
Cu |
||||||
Isolamento interno |
(classe 1, CEI 61140) Isolamento di base (classe 1, CEI 61140) |
Al2O3 |
|||||
Distanza di trascinamento |
- Creep. | terminale al dissipatore di calore | 9.0 |
mm |
|||
- Creep. | terminale a terminale | 9.0 | |||||
Autorizzazione |
dClear | terminale al dissipatore di calore | 4.5 |
mm |
|||
dClear | terminale a terminale | 4.5 | |||||
Indice di tracciamento comparato |
CTI |
> 200 |
|||||
Articolo | Il simbolo | Condizioni | Valori | Unità | |||
Un minuto. | Tipo. | - Max, ti prego. | |||||
Modulo di induttanza errante |
LsCE |
10 |
nH | ||||
Resistenza al piombo del modulo, terminali - chip |
RCC+EE | TC= 25°C |
0.75 |
mΩ |
|||
Temperatura di conservazione |
Tstg |
- Quaranta. |
125 |
°C |
|||
Torsione di montaggio per il montaggio del modulo |
M4 | piastra di base per il lavandino termico |
1.8 |
2.2 |
Nm |
||
M3 | PCB per telaio |
0.45 |
0.55 |
Nm |
|||
Peso |
G |
725 |
g |
IGBT
Massimo Classificato Valori
Articolo | Il simbolo | Condizioni | Valori | Unità | |
Voltaggio del collettore-emettitore |
VCES | Tvj= 25°C |
750 |
V. |
|
Voltaggio massimo dell'emettitore della porta |
VGES |
± 20 |
V. |
||
Tensione transitorio del portale-emettitore |
VGES | tp≤ 10 μs, D=0.01 |
± 30 |
V. |
|
Corrente del collettore applicata |
ICN |
820 |
A |
||
Corrente continua del collettore CC |
Io...C | TF= 80°C, Tvjmax= 175°C |
450 |
A |
|
Corrente del collettore pulsato,tp limitata da Tjmax |
ICpulse |
1640 |
A |
||
Dissipazione di potenza |
Ptot | TF= 75°C |
769 |
W |
Articolo | Il simbolo | Condizioni | Valori | Unità | |||
Un minuto. | Tipo. | - Max, ti prego. | |||||
Tensione di saturazione collettore-emettitore |
VCE (sat) | Io...C= 450A, VGE=15V | Tvj= 25°C | 1.20 | 1.40 |
V. |
|
Tvj= 125°C | 1.24 | ||||||
Tvj= 150°C | 1.27 | ||||||
Io...C=820A, VGE=15V | Tvj= 25°C | 1.40 | 1.60 | ||||
Tvj= 125°C | 1.55 | ||||||
Tvj= 150°C | 1.60 | ||||||
Tensione di soglia di ingresso |
VGE (th) | V.CE=VGEIo...C= 9,6 mA |
5.1 |
5.8 |
6.5 |
V. |
|
Corrente di taglio tra collettore ed emittente |
ICES | V.CE=750V, VGE=0V | Tvj= 25°C | 100 | μA | ||
Tvj= 150°C | 5 | mA | |||||
Corrente di perdita del gate-emitter |
IGES | V.CE=0V,VGE=±20V, Tvj= 25°C |
- 200 dollari. |
200 |
nA |
||
Carico della porta |
Q.G | V.CE= 400 V, IC= 450A, VGE=-8/+15V |
1.6 |
μC |
|||
Resistenza interna alla porta |
RGint |
0.8 |
Ω |
||||
Capacità di ingresso |
- Cies | V.CE= 25V, VGE=0V, f =100kHz |
42.4 |
nF |
|||
Capacità di uscita |
Coes |
3.1 |
|||||
Capacità di trasferimento inverso |
Cres |
0.8 |
|||||
Tempo di ritardo di accensione, carico induttivo |
Td (connesso) |
V.CC= 400V,IC=450A RGon= 2,5Ω, V.GE=-8/+15V |
Tvj= 25°C | 90 | ns | ||
Tvj= 125°C | 92 | ns | |||||
Tvj= 150°C | 96 | ns | |||||
Tempo di risalita, carico induttivo |
tr | Tvj= 25°C | 64 | ns | |||
Tvj= 125°C | 68 | ns | |||||
Tvj= 150°C | 70 | ns | |||||
Tempo di ritardo di spegnimento, carico induttivo |
sd (spento) |
V.CC= 400V,IC=450A RGoff.= 5,1Ω, V.GE=-8/+15V |
Tvj= 25°C | 520 | ns | ||
Tvj= 125°C | 580 | ns | |||||
Tvj= 150°C | 590 | ns | |||||
Tempo di caduta, carico induttivo |
tf | Tvj= 25°C | 200 | ns | |||
Tvj= 125°C | 310 | ns | |||||
Tvj= 150°C | 320 | ns | |||||
Perdita di energia di accensione per impulso |
Eon | V.CC= 400V,IC=450A RG= 2,5Ω,RGoff.= 5,1Ω VGE=-8/+15V | Tvj= 25°C | 15.0 | mJ | ||
Tvj= 125°C | 18.0 | mJ | |||||
Tvj= 150°C | 20.0 | mJ | |||||
Disattivare Perdite di energia per impulso |
Eof | Tvj= 25°C | 33.5 | mJ | |||
Tvj= 125°C | 41.0 | mJ | |||||
Tvj= 150°C | 43.0 | mJ |
Articolo | Il simbolo | Condizioni | Valori | Unità | |||
Un minuto. | Tipo. | - Max, ti prego. | |||||
Dati SC |
CSI | V.GE≤ 15V, VCC= 400V | tp≤3 μs Tvj= 150°C |
5400 |
A |
||
Resistenza termica IGBT, fluido di raffreddamento a giunzione |
RthJF |
0.13 |
K/W |
||||
Temperatura di funzionamento |
TJop |
- Quaranta. |
175 |
°C |
Diodo
Massimo Classificato Valori
Articolo | Il simbolo | Condizioni | Valori | Unità | |
Voltaggio inverso ripetitivo |
VRRM | Tvj= 25°C |
750 |
V. |
|
Corrente in avanti applicata |
ICN |
820 |
A |
||
Corrente continua di corrente continua in avanti |
Io...F | TF= 80°C, Tvjmax= 175°C |
450 |
A |
|
Corrente pulsata di diodo,tp limitata da TJmax |
IFpulse |
1640 |
Caratteristica Valori
Articolo | Il simbolo | Condizioni | Valori | Unità | |||
Un minuto. | Tipo. | - Max, ti prego. | |||||
Voltaggio in avanti |
V.F | Io...F= 450A, VGE=0V | Tvj= 25°C | 1.20 | 1.60 |
V. |
|
Tvj= 125°C | 1.16 | ||||||
Tvj= 150°C | 1.14 | ||||||
Io...F= 820A, VGE=0V | Tvj= 25°C | 1.42 | 1.80 | ||||
Tvj= 125°C | 1.43 | ||||||
Tvj= 150°C | 1.44 | ||||||
Tempo di recupero inverso |
trr |
Io...F=450A DIF/dt=-6700A/μs (T)vj= 150°C) VR= 400V, V.GE=-8V |
Tvj= 25°C | 122 |
ns |
||
Tvj= 125°C | 160 | ||||||
Tvj= 150°C | 172 | ||||||
Corrente di recupero inversa massima |
IRRM | Tvj= 25°C | 295 |
A |
|||
Tvj= 125°C | 360 | ||||||
Tvj= 150°C | 375 | ||||||
Tariffa di recupero inverso |
QRR | Tvj= 25°C | 28.5 |
μC |
|||
Tvj= 125°C | 40.5 | ||||||
Tvj= 150°C | 43.5 | ||||||
Perdite di energia di recupero inverso per impulso |
Erec | Tvj= 25°C | 6.2 |
mJ |
|||
Tvj= 125°C | 11.7 | ||||||
Tvj= 150°C | 13.2 | ||||||
Resistenza termica del diodo, fluido di raffreddamento a giunzione |
RthJFD |
0.25 |
K/W |
||||
Temperatura di funzionamento |
TJop |
- Quaranta. |
175 |
°C |
Termistore NTC
Caratteristica Valori
Articolo | Il simbolo | Condizioni | Valori | Unità | |
Resistenza nominale |
R25 | TC= 25°C |
5.00 |
kΩ |
|
Valore B |
R25/50 |
3375 |
K. |
Prodotto caratteristica (tipica) Output caratteristica (tipico)
Io...C= f (VCE) Tvj= 150°C
IGBT
Trasferimento caratteristica (tipico) Perdite di commutazione IGBT (tipico)
Io...C= f (VGE) VCE= 20V E = f (RG)
V.GE= -8/+15V, IC= 450A, VCE= 400V
IGBT(RBSOA)
Perdite di commutazione IGBT (tipica) Inverso pregiudizio sicurezza funzionamento Area ((RBSOA)
E = f (IC) IC=f (V)CE)
V.GE= -8/+15V, RGon= 2,5Ω,RGoff.= 5.1Ω, VCE= 400 V VGE= -8/+15V, RGoff= 5.1Ω, Tvj= 150°C
Tipico capacità come un Funzione di collettore-emittente tensione Carica di ingresso (tipica)
C = f (V)CE) VGE= f (QG)
f = 100 kHz, VGE= 0V IC= 450A, VCE= 400V
IGBT
IGBT transitorio termico Impedenza In avanti caratteristica di Diodo (tipico)
Zth(j-c) = f (t) IF= f (VF)
Perdite di commutazione Diodo (tipico) Perdite di commutazione Diodo (tipico)
Eric= f (RG) Eric= f (IF)
Io...F= 450A, VCE= 400V RG= 2,5Ω, VCE= 400V
Diodo termico transitorio Impedenza NTC-Termistore-temperatura caratteristica (tipico)
Zth(j-c) = f (t) R = f (T)
Un modulo IGBT in un inverter è un assemblaggio compatto contenente transistor bipolari a cancello isolato (IGBT) e altri componenti.Gli IGBT svolgono un ruolo cruciale nel commutare e convertire la corrente continua (DC) in corrente alternata (AC) in dispositivi come i motoriIl modulo semplifica l'integrazione e un adeguato raffreddamento è essenziale per l'efficienza e l'affidabilità.
Circuito Diagramma Titolo
Pacco linee guida
Dimensioni in mm
