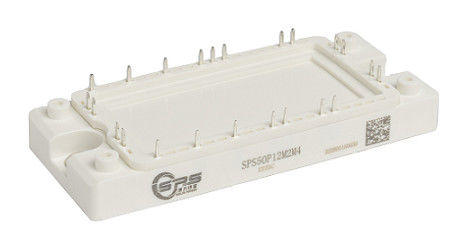

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0

Name: OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0
Brand: OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0
SKU: SPS50P12M2M4
Rating: 4.6 (122 reviews)

Dettagli del prodotto

Numero di modello: SPS50P12M2M4

Termini di pagamento e di spedizione

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                OEM IGBT 1200V 50A, Modulo PIM OEM, PIM IGBT 1200V 50A


Nome del prodotto:	Modulo di guida IGBT	Corrente di collettore:	50A
tensione dell'Collettore-emettitore:	±1200V	Classificazione attuale:	50A
tensione dell'Portone-emettitore:	± 20V	Temperatura di giunzione massima:	150°C
Stile di montaggio:	- Non lo so.	Numero di pin:	7
Intervallo di temperatura di funzionamento:	-40°C a +125°C	Tipo di pacchetto:	EconoPACK
Tempo di recupero inverso:	100ns	Il cortocircuito resiste al tempo:	10 μs
frequenza di commutazione:	20KHZ	Resistenza termica:	0.1°C/W
Valore nominale della tensione:	1200 V

Nome del prodotto:	Modulo di guida IGBT
Corrente di collettore:	50A
tensione dell'Collettore-emettitore:	±1200V
Classificazione attuale:	50A
tensione dell'Portone-emettitore:	± 20V
Temperatura di giunzione massima:	150°C
Stile di montaggio:	- Non lo so.
Numero di pin:	7
Intervallo di temperatura di funzionamento:	-40°C a +125°C
Tipo di pacchetto:	EconoPACK
Tempo di recupero inverso:	100ns
Il cortocircuito resiste al tempo:	10 μs
frequenza di commutazione:	20KHZ
Resistenza termica:	0.1°C/W
Valore nominale della tensione:	1200 V

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0

Solid Power-DS-SPS50P12M2M4-S04040005 V1.0

1200 V 50A IGBT PIM Modulo

1200 V 50A IGBT PIM

Caratteristiche:

1200V Trench+ Field Stop tecnologia
Diodi a rotaia libera con recupero inverso veloce e morbido
VCE (sat) con coefficiente di temperatura positivo
Basse perdite di passaggio
Durabilità del cortocircuito

Tipico Applicazioni:

Motori di trasmissione
Servo-guida

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 1

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 2

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 3

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 4

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 5

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 6

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 7

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 8

IGBT IGBT

Caratteristica di uscita IGBT, inverter (tipica) Caratteristica di trasferimento IGBT, inverter (tipica)

IC=f (VCE) IC=f (VGE)

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 10

IGBT IGBT

Perdite di commutazione IGBT, Inverter (tipico) Perdite di commutazione IGBT, Inverter (tipico)

E=f (IC) E=f (RG)

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 11

IGBT,RBSOA IGBT

Area di funzionamento sicura per il bias inverso IGBT, Inverter (RBSOA) Impedanza termica transitoria IGBT, Inverter

IC=f (VCE) ZthJC=f (t)

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 12

Fondi strutturali

Caratteristica di uscita FRD, Inverter (tipico) Perdite di commutazione FRD, Inverter (tipico)

IF=f(VF) E=f (IF)

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 13

Fondi strutturali

Perdite di commutazione FRD, inverter (tipico) Impedenza termica transitorio FRD, inverter

E=f (RG) ZthJC=f (t)

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 14

IGBT FRD

Caratteristica di uscita IGBT, freno (tipico) Caratteristica di avanzamento del FRD, freno (tipico)

IC=f (VCE) IF=f (VF)

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 15

Si tratta di un modulo integrato di alimentazione IGBT (PIM) con una tensione nominale di 1200V e una corrente nominale di 50A.I moduli IGBT PIM sono comunemente utilizzati in varie applicazioni elettroniche di potenza come i motoriLe specifiche indicano la capacità del modulo di gestire una tensione massima di 1200 V e una corrente massima di 50 A.Per garantire un funzionamento affidabile e sicuro nelle applicazioni ad alta potenza sono essenziali misure di raffreddamento e protezione adeguate.

Circuito Diagramma Titolo

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 16

Pacco linee guida

OEM IGBT 1200V 50A PIM Modulo DS- SPS50P12M2M4-S04040005 V1.0 17
