Dettagli del prodotto
Numero di modello: SPS100B17G3R8
Termini di pagamento e di spedizione
Configurazione: |
Un invertitore di 3 fasi |
Corrente - collettore (CI) (massimo): |
200A |
Corrente - taglio del collettore (massimo): |
1mA |
Tassa del portone: |
100nC |
Tipo di input: |
Norme |
Tipo di montaggio: |
Montaggio del telaio |
Temperatura di funzionamento: |
-40°C ~ 150°C |
Confezione / Cassa: |
Modulo da 34 mm |
Tipo di pacchetto: |
Modulo |
Potenza - Max: |
1.2KW |
Tempo di recupero inverso (trr): |
100ns |
Energia di commutazione: |
1.2 mJ |
Tensione - ripartizione dell'emettitore del collettore (massima): |
600 V |
Tensione - saturazione dell'emittente del collettore (max): |
1.8V |
Configurazione: |
Un invertitore di 3 fasi |
Corrente - collettore (CI) (massimo): |
200A |
Corrente - taglio del collettore (massimo): |
1mA |
Tassa del portone: |
100nC |
Tipo di input: |
Norme |
Tipo di montaggio: |
Montaggio del telaio |
Temperatura di funzionamento: |
-40°C ~ 150°C |
Confezione / Cassa: |
Modulo da 34 mm |
Tipo di pacchetto: |
Modulo |
Potenza - Max: |
1.2KW |
Tempo di recupero inverso (trr): |
100ns |
Energia di commutazione: |
1.2 mJ |
Tensione - ripartizione dell'emettitore del collettore (massima): |
600 V |
Tensione - saturazione dell'emittente del collettore (max): |
1.8V |
Solid Power-DS-SPS100B17G3R8-S04010015 V1.0

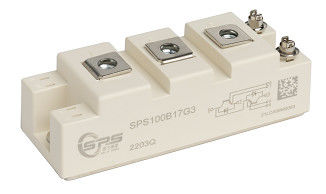

1700V 100A IGBT La metà. Ponte Modulo
1700V 100A IGBT
Caratteristiche:
D Tecnologia 1700V Trench+ Field Stop
□ Diodi a rotaia libera con recupero inverso veloce e morbido
□ VCE (sat)con coefficiente di temperatura positivo
□ Basse perdite di cambio
Tipico Applicazioni:
□ Motori/servo-azionamenti
□ Convertitori ad alta potenza
□ UPS
□ fotovoltaica
Pacco
Articolo | Il simbolo | Condizioni | Valori | Unità | |||
Tensione di prova di isolamento |
VISOL | RMS, f = 50 Hz, t = 1 min |
4.0 |
kV |
|||
Materiale della piastra base del modulo |
Cu |
||||||
Isolamento interno |
(classe 1, CEI 61140) Isolamento di base (classe 1, CEI 61140) |
Al2O3 |
|||||
Distanza di trascinamento |
- Creep. | terminale al dissipatore di calore | 17.0 |
mm |
|||
- Creep. | terminale a terminale | 20.0 | |||||
Autorizzazione |
dClear | terminale al dissipatore di calore | 17.0 |
mm |
|||
dClear | terminale a terminale | 9.5 | |||||
Indice di tracciamento comparato |
CTI |
> 200 |
|||||
Articolo | Il simbolo | Condizioni | Valori | Unità | |||
Un minuto. | Tipo. | - Max, ti prego. | |||||
Modulo di induttanza errante |
LsCE |
20 |
nH |
||||
Resistenza al piombo del modulo, terminali - chip |
RCC+EE | TC= 25°C |
0.65 |
mΩ |
|||
Temperatura di conservazione |
Tstg |
- Quaranta. |
125 |
°C | |||
Torsione di montaggio per il montaggio del modulo |
M6 |
3.0 |
5.0 |
Nm |
|||
Torque di connessione terminale |
M5 |
2.5 |
5.0 |
Nm |
|||
Peso |
G |
160 |
g |
IGBT
Articolo | Il simbolo | Condizioni | Valori | Unità | |
Voltaggio del collettore-emettitore |
VCES | Tvj= 25°C |
1700 |
V. |
|
Voltaggio massimo dell'emettitore della porta |
VGES |
± 20 |
V. |
||
Tensione transitorio del portale-emettitore |
VGES | tp≤ 10 μs, D=0.01 |
± 30 |
V. |
|
Corrente continua del collettore CC |
Io...C | TC= 25°C | 180 |
A |
|
TC= 100°C | 100 | ||||
Corrente del collettore pulsato,tp limitata da Tjmax |
ICpulse |
200 |
A |
||
Dissipazione di potenza |
Ptot |
535 |
W |
Caratteristica Valori
Articolo | Il simbolo | Condizioni | Valori | Unità | |||
Un minuto. | Tipo. | - Max, ti prego. | |||||
Tensione di saturazione collettore-emettitore |
VCE (sat) | Io...C= 100A, VGE=15V | Tvj= 25°C | 1.65 | 1.95 |
V. |
|
Tvj= 125°C | 1.90 | ||||||
Tvj= 150°C | 1.92 | ||||||
Tensione di soglia di ingresso |
VGE (th) | V.CE=VGEIo...C=4mA |
5.0 |
5.8 |
6.5 |
V. |
|
Corrente di taglio tra collettore ed emittente |
ICES | V.CE=1700V, VGE=0V | Tvj= 25°C | 100 | μA | ||
Tvj= 150°C | 5 | mA | |||||
Corrente di perdita del gate-emitter |
IGES | V.CE=0V,VGE=±20V, Tvj= 25°C | - 200 dollari. | 200 | nA | ||
Carico della porta |
Q.G | V.CE= 900V, IC= 75A, VGE=±15V | 0.6 | μC | |||
Capacità di ingresso |
- Cies | V.CE= 25V, VGE=0V, f =100kHz | 9.00 |
nF |
|||
Capacità di uscita |
Coes | 0.58 | |||||
Capacità di trasferimento inverso |
Cres | 0.14 | |||||
Resistenza interna alla porta |
RGint | Tvj= 25°C | 9 | Ω | |||
Tempo di ritardo di accensione, carico induttivo |
Td (connesso) | V.CC= 900V,IC=100A RG= 5,1Ω, VGE=±15V | Tvj= 25°C | 194 | ns | ||
Tvj= 125°C | 218 | ns | |||||
Tvj= 150°C | 222 | ns | |||||
Tempo di risalita, carico induttivo |
tr | Tvj= 25°C | 48 | ns | |||
Tvj= 125°C | 60 | ns | |||||
Tvj= 150°C | 66 | ns | |||||
Tempo di ritardo di spegnimento, carico induttivo |
sd (spento) | V.CC= 900V,IC=100A RG= 5,1Ω, VGE=±15V | Tvj= 25°C | 322 | ns | ||
Tvj= 125°C | 494 | ns | |||||
Tvj= 150°C | 518 | ns | |||||
Tempo di caduta, carico induttivo |
tf | Tvj= 25°C | 500 | ns | |||
Tvj= 125°C | 676 | ns | |||||
Tvj= 150°C | 740 | ns | |||||
Perdita di energia di accensione per impulso |
Eon | V.CC= 900V,IC=100A RG= 5,1Ω, VGE=±15V | Tvj= 25°C | 20.1 | mJ | ||
Tvj= 125°C | 33.4 | mJ | |||||
Tvj= 150°C | 36.8 | mJ | |||||
Disattivare Perdite di energia per impulso |
Eof | Tvj= 25°C | 20.7 | mJ | |||
Tvj= 125°C | 30.6 | mJ | |||||
Tvj= 150°C | 32.8 | mJ | |||||
Dati SC |
CSI | V.GE≤ 15V, VCC= 900V | tp≤10 μs Tvj= 150°C |
360 |
A |
||
Resistenza termica IGBT, cassa di giunzione |
RthJC | 0.28 | K/W | ||||
Temperatura di funzionamento |
TJop | - Quaranta. | 175 | °C |
Diodo
Articolo | Il simbolo | Condizioni | Valori | Unità | |
Voltaggio inverso ripetitivo |
VRRM | Tvj= 25°C |
1700 |
V. |
|
Corrente continua di corrente continua in avanti |
Io...F | TC= 25°C | 140 |
A |
|
TC= 100°C | 100 | ||||
Corrente pulsata di diodo,tp limitata da TJmax |
IFpulse | 200 |
Caratteristica Valori
Articolo | Il simbolo | Condizioni | Valori | Unità | |||
Un minuto. | Tipo. | - Max, ti prego. | |||||
Voltaggio in avanti |
V.F | Io...F= 100A, VGE=0V | Tvj= 25°C | 2.00 | 2.40 |
V. |
|
Tvj= 125°C | 2.15 | ||||||
Tvj= 150°C | 2.20 | ||||||
Tempo di recupero inverso |
trr |
Io...F=100A DIF/dt=-2100A/μs (T)vj= 150°C) VR= 900V, V.GE=-15V |
Tvj= 25°C | 120 |
ns |
||
Tvj= 125°C | 180 | ||||||
Tvj= 150°C | 200 | ||||||
Corrente di recupero inversa massima |
IRRM | Tvj= 25°C | 193 |
A |
|||
Tvj= 125°C | 216 | ||||||
Tvj= 150°C | 218 | ||||||
Tariffa di recupero inverso |
QRR | Tvj= 25°C | 20 |
μC |
|||
Tvj= 125°C | 40 | ||||||
Tvj= 150°C | 47 | ||||||
Perdite di energia di recupero inverso per impulso |
Erec | Tvj= 25°C | 4.9 |
mJ |
|||
Tvj= 125°C | 21.2 | ||||||
Tvj= 150°C | 24.1 | ||||||
Resistenza termica al diodo, cassa di giunzione |
RthJCD |
0.40 |
K/W |
||||
Temperatura di funzionamento |
TJop |
- Quaranta. |
175 |
°C |
Prodotto caratteristica (tipica) Output caratteristica (tipico)
Io...C= f (VCE) IC= f (VCE) Tvj= 150°C
Trasferimento caratteristica (tipico) Cambiamento perdite IGBT(tipico)
Io...C= f (VGE) E = f (RG)
V.CE= 20 V VGE= ±15V, IC= 100A, VCE= 900V
IGBT RBSOA
Sostituzione perdite IGBT(tipico) Invertire pregiudizio sicurezza funzionamento Area ((RBSOA)
E = f (IC) IC=f (V)CE)
V.GE= ±15V, RG= 5.1Ω, VCE= 900V VGE= ±15V, RGoff= 5.1Ω, Tvj= 150°C
Tipico capacità come a) funzione di collettore-emittente tensione Carica di ingresso (tipica)
C = f (V)CE) VGE= f (QG)
f = 100 kHz, VGE= 0V IC= 100A, VCE= 900V
IGBT
IGBT transitorio termico impedenza come a) funzione di polso larghezza In avanti caratteristica di Diodo (tipico)
Zth(j-c) = f (t) IF= f (VF)
Perdite di commutazione Diodo (tipico)Perdite di diodo (tipico)
Eric= f (RG) Eric= f (IF)
Io...F= 100A, VCE= 900V RG= 5,1Ω, VCE= 900V
Diodo transitorio termico impedenza come a) funzione di polso larghezza
Zth(j-c) = f (t)
Il modulo "1700V 100A IGBT Half Bridge Module" integra due IGBT in una configurazione a mezzo ponte, adatto per applicazioni che richiedono una potenza moderata.Fornisce un controllo preciso della tensione (1700V) e della corrente (100A), che richiede un raffreddamento efficace per un funzionamento affidabile.
Circuito Diagramma Titolo
Pacco linee guida
Dimensioni in mm
mm
